 |
 |
3D打印技术参数
1、金属3D打印机最大成型打印尺寸：250x250x325mm；
2、金属3D打印打印层厚：0.02mm~0.04mm；
3、金属3D打印3d打印可达到的精确度：
典型精度：± 0.02-0.05 mm（精确度与几何形状有关。根据产品大小，打印方向，材料和后加工方式不同而变化。）；
4、后期加工：高温退火，抛光，焊接等加工；
3D打印材料特征

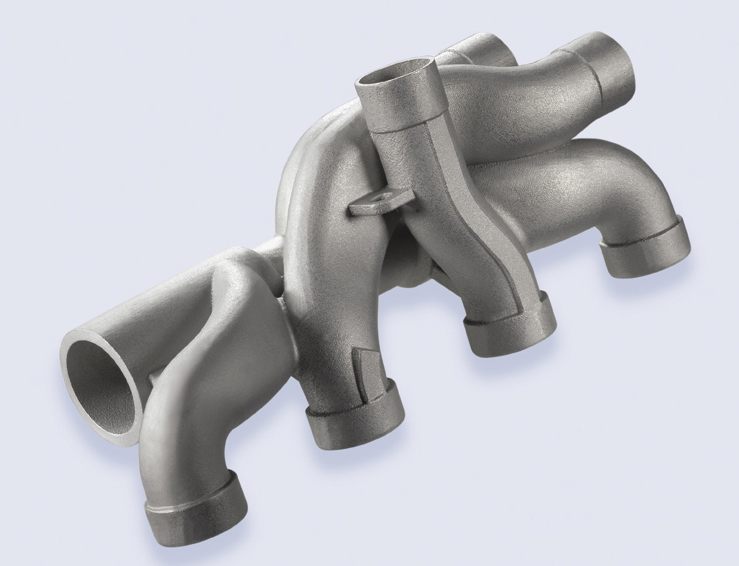

不锈钢GP1是预合金化的不锈钢金属粉末的形式，其组成对美国分类17-4和欧洲的1.4542。这类钢的特点是具有良好的耐腐蚀性和机械性能，在激光特别优异的延展处理的状态，并且被广泛地应用在各种工程应用。
金属3D打印机打印过程视频：http://www.3dmold.com.cn/knowledge/1941.html
金属3D打印设计规则及注意事项
不锈钢3D打印材料数据
| 推荐最小壁厚 | |
| 20 μm | |
| 0.8 mil | |
| 零件的精度 | 小零件± 20 – 50 μm |
| 大零件0.3 - 0.4 mm | |
| 最小壁厚 | |
| approx. 0.3 – 0.4 mm | |
| approx. 0.012 – 0.016 inch | |
| 表面粗糙度 | |
| 喷丸处理后 | |
| Ra 2.5 - 4.5 μm, Ry 15 - 40 μm | |
| Ra 0.1 - 0.2 , Ry 0.6 - 1.6 mil | |
| 抛光处理后 | |
| Rz up to < 0.5 μm | |
| 可以是很精细抛光 | |
| 零件硬化后的机械性能 | |
| 极限抗拉强度 | |
| 在水平方向（XY） | typical 1100 MPa |
| (160 ksi) | |
| 在垂直方向（Z） | typical 980 MPa |
| (142 ksi) | |
| 屈服强度 | |
| （为REL，下屈服强度） - 在水平方向（XY） | typical 590 Mpa |
| (86 ksi) | |
| 在垂直方向（Z） | typical 550 MPa |
| (80 ksi) | |
| （为ReH，上屈服强度） - 在水平方向（XY） | typical 634 MPa |
| (92 ksi) | |
| 垂直方向（Z） | typical 595 MPa |
| (86 ksi) | |
| 杨氏模量 | |
| typical 180 GPa | |
| (26 msi) | |
| 断裂伸长率 | |
| typical 29 % | |
| typical 31 % | |
| 硬度 | approx. 250 - 400 HV1 |
*备注： 1、1、根据ISO 6892:1998机械测试（E）的附件C比例试样，颈部直径 区域5毫米，原始标距长度25毫米 。 2、维氏硬度测量（ HV）根据DIN EN ISO 6507-1 。请注意，根据该测量 所用的方法，测得的硬度值可以依赖于表面粗糙度，并且可以 比真正的硬度低。为了避免不准确的结果，硬度应在抛光表面进行测量。 |
|
| 零件的热性能 | |
| 导热系数（典型值） | |
| 在20°C（68°F） | 13 W/m °C |
| 90 Btu/(h ft² °F/in) | |
| 在100°C（212°F） | |
| 14 W/m °C | |
| 97 Btu/(h ft² °F/in) | |
| 在200°C（392°F） | |
| 15 W/m °C | |
| 104 Btu/(h ft² °F/in) | |
| 在300°C（572°F） | |
| 16 W/m °C | |
| 111 Btu/(h ft² °F/in) | |
| 热膨胀系数。 20 - 600°C（68 - 1080°F） | |
| 14 x 10-6 m/m °C | |
| 7.8 x 10-6 in/in °F | |
| 最大工作温度 | |
| 550 °C | |
| 1022 °F |
*所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性，因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。
