 |
 |
3D打印技术参数
1、一次成型打印尺寸：700x380x580mm；
2、打印层厚：0.06mm~0.18mm；
3、可达到的精确度：
± 0.15 mm（精确度与几何形状有关。根据产品大小，打印和后加工方式不同而变化。）；
4、后期加工：可以进行高温染色、金属喷涂、钻孔；
特征

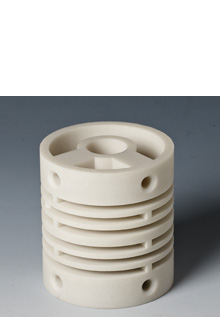

PA3200 GF是一种白色，玻璃填充聚酰胺12粉末，其特征是在与断裂伸长率良好的组合优异的刚性。激光烧结零件从PA3200 GF制成具有优异的材料性质：
•高刚度
•高机械耐磨性
•良好的热负荷能力
•优良的表面质量
•高的尺寸精度和细节分辨率
•良好的加工性
•优异的长期不变型
一个典型的应用PA3200 GF是使用如汽车的发动机区域内最后部分，用于深冲模具或需要特定的刚度，热变形温度高和低磨损的任何其它应用。
3D打印机打印过程视频：http://www.3dmold.com.cn/knowledge/1939.html
机械和热性能
| 技术性能 | 测试方法 | 公制 |
| 拉伸模量 | ISO 527-1/-2 | 3,200 MPa |
| 拉伸强度 | ISO 527-1/-2 | 51MPa |
| 断裂伸长率 | ISO 527-1/-2 | 9 % |
| 简支梁冲击强度 | ISO 179/1eU | 35J/cm |
| 简支梁缺口冲击强度（+23°C） | ISO 179/1eA | 5.4J/cm |
| 弯曲强度 | ISO 178 | 73 MPa |
| 弯曲模量 | ISO 178 | 2,900 MPa |
| 悬臂梁缺口冲击（23°C） | ISO180/1A | 4.2J/cm |
| 梁缺口冲击强度无缺口（23°C） | ISO180/1U | 21J/cm |
| 邵氏D硬度（15S） | ISO 868 | 80 |
| 球压痕硬度 | ISO2039-1 | 98 |
| 熔融温度（20°C/分钟） | SO11357-1/-3 | 176°C |
| 热变形HDT @ 0.45 MPa | ISO75-1/-2 | 96°C |
| 热变形HDT @ 1.80 MPa | ISO75-1/-2 | 157°C |
| 维卡软化温度（50℃/ h的10N） | ISO306 | 179°C |
| 维卡软化温度（50℃/ h的50N） | ISO306 | 166°C |
*所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性，因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。
