 |
 |
3D打印技术参数
1、一次成型打印尺寸：700x380x580mm；
2、3D打印层厚：0.06mm~0.18mm；
3、可达到的精确度：
± 0.15 mm（精确度与几何形状有关。根据产品大小，打印和后加工方式不同而变化。）；
4、后期加工：可以进行高温染色、金属喷涂、钻孔；
尼龙3D打印材料特征
激光烧结零件从PA 2200制成具有优异的材料性质：
•高强度和刚度
•良好的耐化学性
•优异的长期不变的行为
•高选择性和细节解析
•各种整理的可能性（如金属化，上釉，振动磨，浴缸着色，粘合，粉末喷涂，植绒）
•生物兼容符合EN ISO 10993-1和USP /水平VI/121 °C
•符合欧盟塑料指令批准用于食品接触2002/72/EC （例外：高酒精食品）

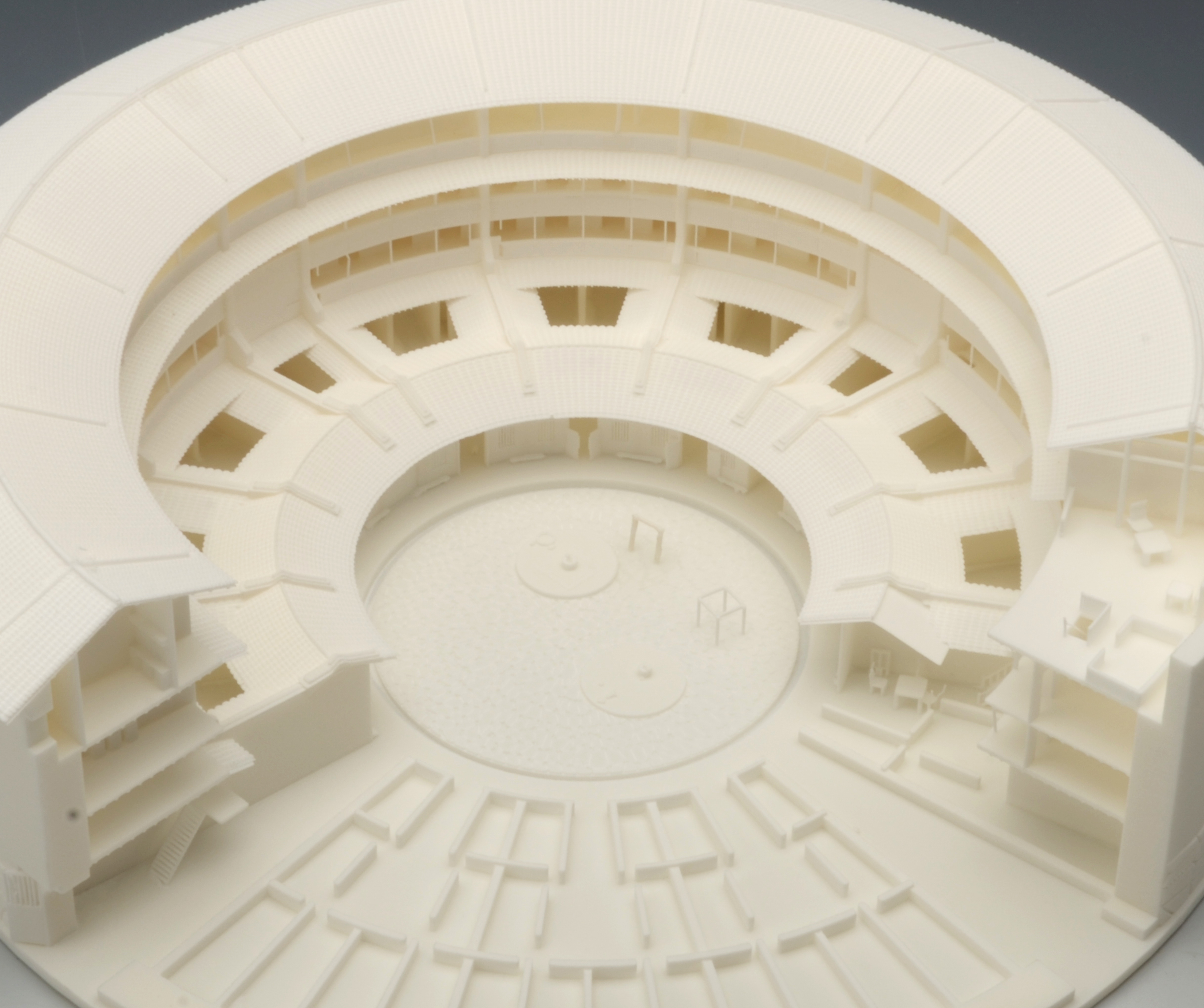

该材料的典型应用是全功能的塑料部件最高质量的。由于优良的机械性能的材料经常被用来代替典型的注射成型的塑料。生物相容性允许其使用例如对于假体，高耐磨性使如实现可移动部分的连接。
100微米厚层
性能对于部分有着很高的要求的力学性能和断裂行为，特别是当部分将要承受多轴载荷在所有三个方向选择的参数集。性能的部件的特征在于最大程度的各向同性强度和刚度。 100微米厚度的结果在精细分辨率也非常高的表面质量和细节分辨率的选择。
3D打印机打印过程视频：http://www.3dmold.com.cn/knowledge/1939.html
机械和热性能
| 技术性能 | 测试方法 | 公制 |
| 拉伸模量 | ISO 527-1/-2 | 1,700 MPa |
| 拉伸强度 | ISO 527-1/-2 | 50MPa |
| 断裂伸长率 | ISO 527-1/-2 | 20 % |
| 简支梁冲击强度 | ISO 179/1eU | 53J/cm |
| 简支梁缺口冲击强度（+23°C） | ISO 179/1eA | 4.8J/cm |
| 弯曲模量 | ISO 178 | 1,500 MPa |
| 悬臂梁缺口冲击强度（23°C） | ISO180/1A | 4.4J/cm |
| 邵氏D硬度（15S） | ISO 868 | 75 |
| 熔融温度（20°C/分钟） | SO11357-1/-3 | 157°C |
| 维卡软化温度（50℃/ h的50N） | ISO306 | 163°C |
*所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性，因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。
