 |
 |
金属3D打印技术参数
1、金属3D打印机最大成型打印尺寸：250x250x325mm；
2、3D打印层厚：0.02mm~0.04mm；
3、3D打印可达到的精确度：
典型精度：± 0.02-0.05 mm（精确度与几何形状有关。根据产品大小，打印方向，材料和后加工方式不同而变化。）；
4、后期加工：高温退火，抛光，焊接等加工；
3D打印材料特征
3D打印金属粉末镍合金NickelAlloy IN718部分对应化学成分：UNS N07718，AMS 5662，AMS 5664，W. NR 2.4668，DIN nicr19fe19nbmo3。这种沉淀、硬化的镍铬合金的特点是具有良好的拉伸、疲劳、蠕变和温度高达700°C断裂强度（1290°F）。
这种材料是理想的高温应用，如航空火箭导弹燃气涡轮发动机零件、化工、油井、石油、和天然气工业零部件，电力和工业配件等也有良好的低温应用的潜力。
金属3D打印机打印过程视频：http://www.3dmold.com.cn/knowledge/1941.html

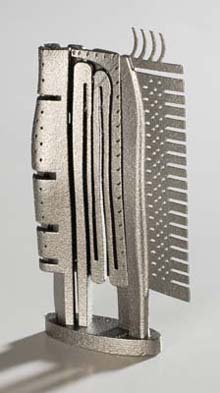

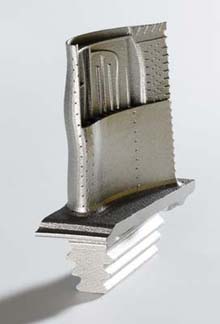

材料数据
化学成分 |
Ni (50 - 55 wt-%)
Cr (17.0 - 21.0 wt-%)
Nb (4.75 - 5.5 wt-%)
Mo (2.8 - 3.3 wt-%)
Ti (0.65 - 1.15 wt-%)
Ai(0.20 – 0.80 wt-%)
Co (≦1.0 wt-%)
Cu (≦0.3 wt-%)
C(≦0.08 wt-%)
Si, Mn (each ≦0.35 wt-%)
P, S (each ≦0.015 wt-%)
B (0.006 ≦0.006wt-%)
Fe (balance)
零件的精度
小零件 approx. 40 – 60 µm
大零件 ±0.2%
最小壁厚 approx. 0.3 – 0.4 mm
approx. 0.012 – 0.016 inch
表面粗糙度
抛光后 Rz up to ＜0.5μm
Rz up to ＜ 0.02 x 10-³ inch
可以非常精细抛光
细微喷丸处理后 Ra 4 – 6.5 μm, Rz 20 - 50 μm
Ra 0.16 - 0.25 x 10-³ inch
Rz 0.78 – 1.97 x 10-³ inch
20℃（68℉）零件机械性能
刚打印完成 AMS5662 AMS5664
热处理程序 热处理程序理程序
抗拉强度
- 在水平方向（XY） 1060 ±50Mpa
154± 7ksi
- 在垂直方向（Z ）980±50Mpa min.1241Mpa(180ksi) min.1241Mpa(180ksi)
(142± 7ksi) 1400±100Mpa) (1380±100Mpa)
(203±15ksi) (200±15ksi)
屈服强度（RP 0.2％）
- 在水平方向（ XY ）780±50Mpa
113 ± 7 ksi
- 在垂直方向（Z ）634±50 MPa min.1034Mpa(105ksi) min.1241Mpa(180ksi)
(92±7ksi) 1150±100Mpa 1240±100Mpa
(167±15ksi) (180±15ksi)
弹性模量
- 在水平方向（ XY ） typ. 160±20 GPa
23 ± 3 Msi
- 在垂直方向（Z ） 170±20 GPa 170±20 GPa
24.7 ± 3 Msi 24.7 ± 3 Msi
断裂伸长率
- 在水平方向（ XY ）(27 ± 2) %
- 垂直方向（Z ） (31 ± 5) % min.12% min.%
Typ.(15±3)% Typ.(18±5)%
硬度 apporx.30HRC apporx.47HRC apporx.43HRC
apporx.287HRC apporx.446HRC apporx.400HRC
*所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性，因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。
