在逆向工程领域，常见的产品三维数据获取方法有三坐标测量机、三维激光扫描仪等，这些测量方法通常用于产品的外表面测量，而不适用于产品的内腔数据测量。工业计算机断层成像技术(Industrial Computerized Tomography)，简称工业CT或ICT，是一种先进的无损非接触测量方法，不仅可以得到产品的外表面数据，还可以得到产品的内腔数据。
工业CT技术作为逆向工程领域中进行无损检测的一种主要方法,能够在不破坏产品表面的前提下得到具有复杂内腔物体的测量数据。对获得的测量数据进行三维重建,能够得到直观反映产品内部结构的三维网格模型,方便后续的产品质量分析和逆向设计或者创新设计改造。

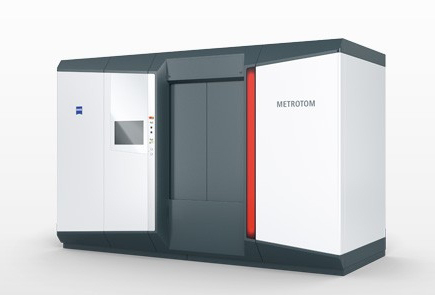

CT扫描设备：计算机断层(CT)扫描机，按德国国家标准，精度可靠，快速洞悉内部结构实现整体高精度三维数据获取；
CT扫描软件：坐标测量机CALYPSO CALIGO软件；
CT扫描应用：

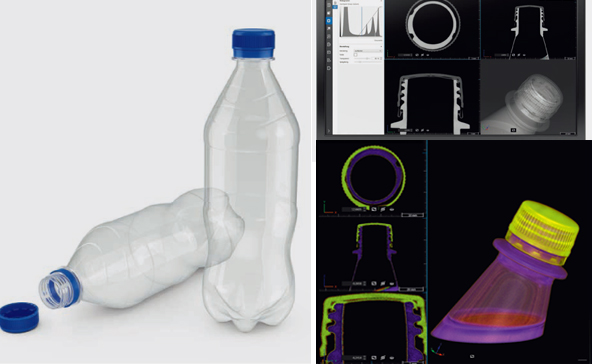

1、三维可视化微结构，X射线显微镜实现了对材料分布，孔腔及裂纹的可视化及显微3D分辨率分析。CT技术可以满足复杂及溶结材料及陶瓷，地质及生物标本的检测分析。

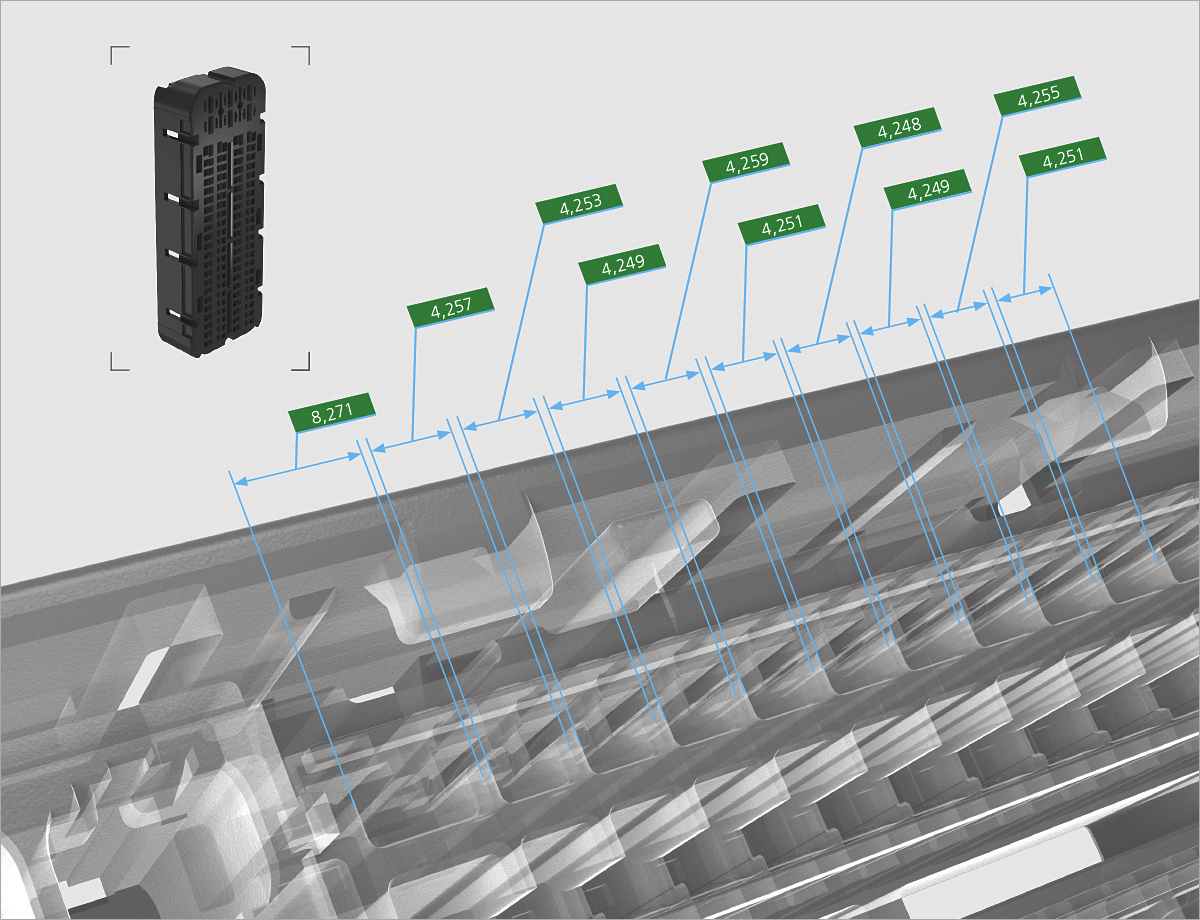

2、简易的整体尺寸测量，通过CT技术可以快速确定产品是否符合理论规范要求及偏差比对；

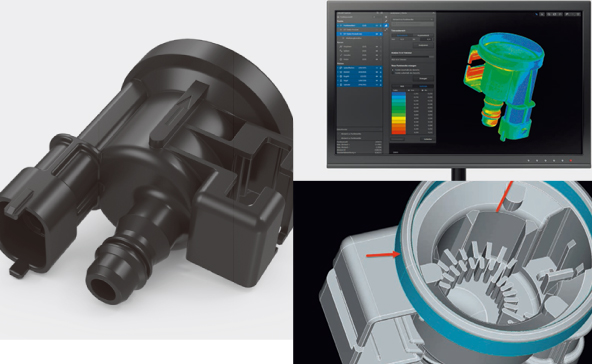

3、精确及简易的特性测量，CT技术可以实现一次扫描即可获取大量不见特征。相较与光学测量发，CT技术可精确且快捷地测量覆盖或隐藏的结构；

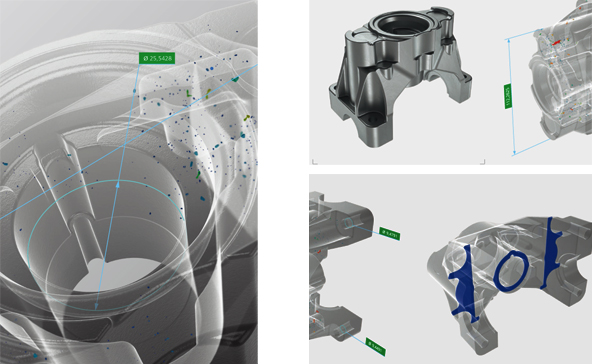

4、轻金属壳体的尺寸稳定性及缩孔分析。
CT检测流程：

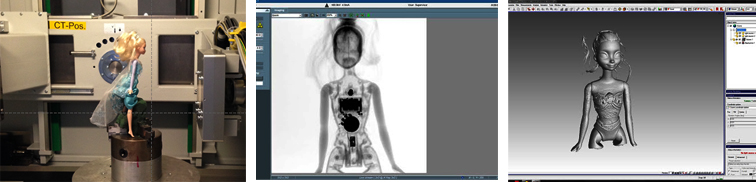

计算机CT扫描检测的过程分为以下三个阶段：
第一步：X射线透射零部件。部件于精密转台上进行旋转运动，以实现探测器上的2D图像投影；
第二步：体积重建，计算机合并2D射线图像并构建3D体积模型。
第三步：评定与可视化，生成3D数据模型以执行检测任务或3D可视化。
