PEKK 3D打印材料特性

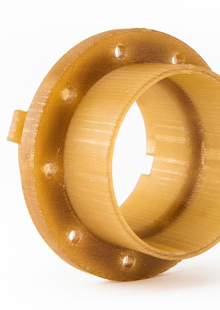

Antero 800NA是一种基于PEKK的FDM热塑性塑料，性能相近与peek材料，具有优异的机械性能，包括高强度、高耐热性、高韧性和耐磨性。这些卓越的品质使其在某些使用情况下成为铝和钢的更轻的替代品。

耐化学性和最小的脱气能力（低放气性）适用于原型和零件暴露在喷气燃料、机油和液压流体中的航空航天应用。其他用途包括需要高强度和耐化学性的工业应用。

Antero 800NA FDM细丝3D打印避免了与高成本散装PEKK材料的减材制造相关的浪费。

3D打印技术参数

1、一次成型最大打印尺寸：914x610x914mm；
2、打印层厚：0.254mm、0.330mm、0.508mm；
3、可达到的精确度：
生产零件的精确度为 ± 0.127 mm（± 0.005 英寸）或 ± 0.0015 mm/mm（± 0.0015 英寸/英寸），以较高者为准。（精确度与几何形状有关。可达到的精确度规格来自统计数据，测量可信度为 95%。）；

4、后期加工：可以进行抛光打磨、喷涂、电镀、钻孔；

颜色和支撑：褐色; 可剥离支撑材料

3D打印机打印过程视频：http://www.3dmold.com.cn/knowledge/FDM.html

力学性能 （采用Fortus450mc打印机打印）

技术性能	测试方法	公制
拉伸强度,屈服（Type1,0.125″,0.2″/min） XZ	ASTM  D638	93.1 ± 0.4 MPa
拉伸强度,屈服（Type1,0.125″,0.2″/min） ZX	ASTM  D638	45.9 ± 5.3 MPa
拉伸强度,极限（Type1,0.125″,0.2″/min） XZ	ASTM  D638	93.1 ± 0.4 MPa
拉伸强度,极限（Type1,0.125″,0.2″/min） XZ	ASTM  D638	45.9 ± 5.3 MPa
断裂伸长率  （Type1,0.125″,0.2″/min） XZ/ZX	ASTM  D638	6.40 ± 1.05%1/ 1.22 ± 0.28%*1
屈服伸长率  （Type1,0.125″,0.2″/min） XZ/ZX	ASTM  D638	4.31 ± 0.58% / 1.11 ± 0.53%*2
弯曲强度 （Method1,0.05″/min）XZ	ASTM  D790	142 ± 3 MPa
弯曲模量 （Method1,0.05″/min） ZX	ASTM  D790	3.1 ± 0.1 MPa
弯曲强度 （Method1,0.05″/min）XZ	ASTM  D790	64 ± 10 MPa
弯曲模量 （Method1,0.05″/min） ZX	ASTM  D790	2.7 ± 0.1 MPa
断裂弯曲应变 （Method1,0.05″/min） ZX/XZ	ASTM  D638	No break / 2.41± 0.39%
艾氏耐冲击强度，切口（Method1,23℃）	ASTM  D256	XZ 37± 6J/cm, ZX27+5J/cm
艾氏耐冲击强度，不切口 （Method1,23℃）	ASTM  D256	XZ 1826± 1254J/cm； ZX75± 28J/cm
抗压强度,屈服（Type1,0.05″/min） XZ	ASTM  D695	142 ± 3 MPa
抗压强度,屈服（Type1,0.05″/min） ZX	ASTM  D695	64 ± 10 MPa
抗压强度,极限（Type1,0.05″/min） XZ	ASTM  D695
抗压强度,极限（Type1,0.05″/min） ZX	ASTM  D695
压缩模量（Type1,0.05″/min） XZ	ASTM  D695	2.45 ± 0.01 GPa
压缩模量（Type1,0.05″/min） ZX	ASTM  D695	2.3 ± 0.1 GPa

*1 5/30 试验棒没有断裂; 在测试结束时使用那5条试验棒的伸长率进行计算
*2 8/30 条试验棒没有按MTS试验机屈服，用22个样品计算出平均值

力学性能 （采用Fortus900mc打印机打印）

技术性能	测试方法	公制
拉伸强度,屈服（Type1,0.125″,0.2″/min） XZ	ASTM  D638	90.6 ± 3.0 MPa
拉伸强度,屈服（Type1,0.125″,0.2″/min） ZX	ASTM  D638	57 ± 5.0 MP
拉伸强度,极限（Type1,0.125″,0.2″/min） XZ	ASTM  D638	90.6 ± 3.0 MPa
拉伸强度,极限（Type1,0.125″,0.2″/min） XZ	ASTM  D638	57 ± 5.0 MP
断裂伸长率  （Type1,0.125″,0.2″/min） XZ/ZX	ASTM  D638	6.08 ± 1.31%1/ 1.87 ± 0.30%
屈服伸长率  （Type1,0.125″,0.2″/min） XZ/ZX	ASTM  D638	4.26 ± 0.32%/ 1.78 ± 0.45%
弯曲强度 （Method1,0.05″/min）XZ	ASTM  D790	140.0 ± 3.9 MPa
弯曲模量 （Method1,0.05″/min） ZX	ASTM  D790	3.07 ± 0.06 GPa
弯曲强度 （Method1,0.05″/min）XZ	ASTM  D790	87.9 ± 14.4 MPa
弯曲模量 （Method1,0.05″/min） ZX	ASTM  D790	2.73. ± 0.08GPa
断裂弯曲应变 （Method1,0.05″/min） ZX/XZ	ASTM  D638	4.55 ± 0.37%* / 3.3 ± 1.9%*4
艾氏耐冲击强度，切口（Method1,23℃）	ASTM  D256	XZ 44 ± 4 J/m, ZX33 ± 9 J/m
艾氏耐冲击强度，不切口 （Method1,23℃）	ASTM  D256	XZ 326J/cm,ZX138J/cm
抗压强度,屈服（Type1,0.05″/min） XZ	ASTM  D695	97.5 ± 3.1 MPa
抗压强度,屈服（Type1,0.05″/min） ZX	ASTM  D695	93.5 ± 2.9 MPa
抗压强度,极限（Type1,0.05″/min） XZ	ASTM  D695	97.5 ± 3.1 MPa
抗压强度,极限（Type1,0.05″/min） ZX	ASTM  D695	93.5 ± 2.9 MPa
压缩模量（Type1,0.05″/min） XZ	ASTM  D695	2.36 ± 0.05 GPa
压缩模量（Type1,0.05″/min） ZX	ASTM  D695	2.18 ± 0.06 GPa

热性能

技术性能	测试方法	公制
热变形HDT @66 psi，（0.125″，unannealed）	ASTM  D648	150 °C
热变形HDT @ 264 psi，（0.125″，unannealed）	ASTM  D648	147 °C
维卡软化温度（Rate B/50）	ISO 306
热膨胀系数Y/Z	ASTM  E831	51um/(m·°C)
热膨胀系数（X流量）	ASTM  E831	39.23um/(m·°C)
波化温度(Tg)	DMA(SSYS)	149 °C

电气性能

技术性能	测试方法	数值范围
体积电阻率	ASTM  D257	1.4 x 10*14 Ω-cm
介电常数	ASTM  D150-98	3.23
耗散因数	ASTM  D150-98	0.004-0.003
介电强度	ASTM  D149-09，Method'

排气

技术性能	测试方法	数值
总质量损失(TML)	ASTM E595	0.27%
收集挥发性可冷凝材料 （CVCM）	ASTM E595	0.01%
回收水蒸气（WVR）	ASTM E595	0.15%
比重	ASTM  D792	1.28
化学兼容性	MIL-STD-810G; Method 504.1	没有明显伤害
	I
烧伤测试
水平烧伤（15秒）	14 CFR / FAR 25.853	通过
垂直燃烧（60秒）	14 CFR / FAR 25.853	通过
垂直燃烧（12秒）	14 CFR / FAR 25.853	通过
45°点火	14 CFR / FAR 25.853	通过
热量释放	14 CFR / FAR 25.853	通过
NBS烟密度（燃烧）	ASTM F814 / E662	通过
NBS烟密度（无火焰）	ASTM F814 / E662	通过

* 所提供的信息仅为典型值，仅供参考和比较之用。它们不应用于设计规范或质量控制目的。“±”之后的所有值均为标 准偏差。最终用途材料的性能会受到（但不限于）零件设计，最终用途条件，测试条件等的影响（+/-）。实际值会随 构建条件而变化。将测试零件构建在0.010英寸（0.254毫米）的Fortus450mc切片上。测试的流体包括Skydrol 500B-4，MEK（甲乙酮），甲苯，二氯甲烷（DCM），乙酸乙酯和Jet-A航空燃料。产品规格如有更改，恕不另行 通知。

* 所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性，因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。
